SMT车间生产流程与电子制造关键技术及电子配件解析

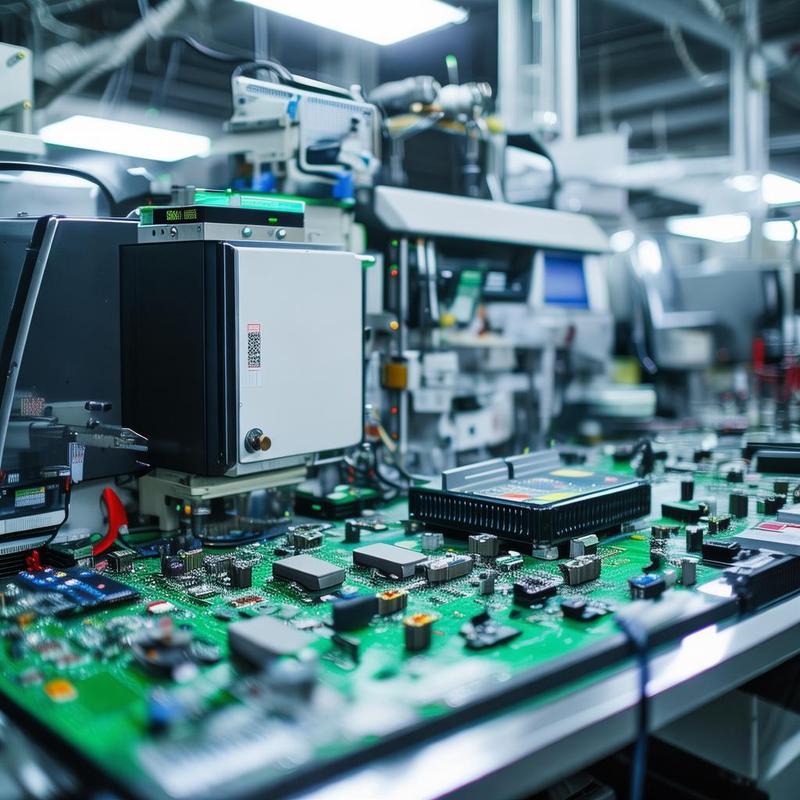

表面贴装技术（Surface Mount Technology，SMT）是现代电子制造的核心工艺，广泛应用于消费电子、通信设备、汽车电子、医疗电子等领域。SMT车间通过高度自动化的流程，将电子配件精确贴装到印制电路板（PCB）上，实现电子产品的功能。本文将系统介绍SMT车间的生产流程、电子制造中的关键技术，并解析常见的电子配件。

一、SMT车间生产流程

SMT生产流程通常包括以下几个主要环节：

1. 物料准备与检验：根据生产工单准备PCB、电子元器件、锡膏、钢网等物料。电子配件需经过严格检验，确保规格、型号、极性正确，且无损坏。

1. 锡膏印刷：通过锡膏印刷机将锡膏均匀地印刷到PCB的焊盘上。钢网的开孔设计直接影响印刷质量，需定期清洗钢网以防止堵塞。

1. SPI（锡膏检测）：使用锡膏检测设备对印刷后的锡膏进行三维检测，检查锡膏的厚度、面积、体积和位置，确保印刷质量符合标准。

1. 贴片：贴片机根据编程程序，将电子元器件从供料器中取出，精确贴装到PCB的指定位置。贴片机分为高速机和多功能机，可处理不同尺寸和类型的元件。

1. 回流焊接：贴装完成的PCB进入回流焊炉，经过预热、恒温、回流和冷却四个阶段，使锡膏熔化并形成可靠的焊点。温度曲线的设定至关重要，直接影响焊接质量。

1. AOI（自动光学检测）：通过AOI设备对焊接后的PCB进行光学检测，识别缺件、错件、极性反、偏移、虚焊、短路等缺陷。

1. X-Ray检测：对于BGA、CSP等底部引脚封装元件，需使用X-Ray检测焊点内部质量，如空洞、桥连等。

1. 返修与测试：对检测出的不良品进行返修，然后进行功能测试（FCT）或在线测试（ICT），确保电路板功能正常。

1. 分板与组装：将拼板分割成单板，并进行最终组装、清洗、包装等工序。

二、电子制造关键技术

1. 高精度贴装技术：随着电子元件微型化（如01005、0201封装），贴片机需具备高精度视觉对中系统和高速贴装能力，确保贴装精度和效率。

1. 锡膏印刷技术：锡膏印刷质量直接影响焊接可靠性。钢网设计、锡膏特性、印刷参数（压力、速度、脱模速度）需优化，以实现高精度印刷。

1. 回流焊接技术：回流焊温度曲线需根据PCB厚度、元件密度和锡膏特性进行优化。氮气回流焊可减少氧化，提高焊接质量。

1. 检测技术：SPI、AOI、X-Ray等检测技术结合，形成完整的质量监控体系。智能算法和AI技术的引入，提高了缺陷识别率和检测效率。

1. 智能制造与工业4.0：通过MES系统、物联网和大数据分析，实现生产过程的实时监控、追溯和优化，提升生产效率和产品良率。

三、常见电子配件

SMT生产涉及多种电子配件，主要包括：

• 被动元件：电阻、电容、电感等，用于电路中的信号处理、滤波、储能等。
• 主动元件：二极管、三极管、MOSFET、集成电路（IC）等，用于信号放大、开关、逻辑处理等。
• 连接器：用于电路板与外部设备的电气连接，如USB、HDMI、排针等。
• 机电元件：继电器、开关、晶振等，用于控制、计时、振荡等。
• PCB：作为电子元件的载体，分为单面板、双面板和多层板，材料通常为FR-4。
• 其他配件：如屏蔽罩、散热片、标签等。

四、

SMT车间生产流程高度自动化，涉及锡膏印刷、贴片、回流焊接、检测等多个关键环节。电子制造关键技术如高精度贴装、锡膏印刷、回流焊接和智能检测，是保证产品质量的核心。电子配件作为SMT生产的基础，其质量和性能直接影响最终产品的可靠性。随着电子技术不断发展，SMT工艺将向更高精度、更高效率、更智能化的方向迈进。
